Mobile Verdunstungskühler
Luftkühler der Marke Kaltermann des französischen Unternehmens OberA basieren auf dem Prinzip der adiabaten Luftkühlung und sind umweltfreundliche und kostengünstige Alternativen zu herkömmlichen Klimaanlagen. Je nach Luftfeuchte kann somit die Luft um bis zu 12 °C herabgekühlt werden und es kommt nicht zur Freisetzung warmer Luft (kein Hitze-Insel-Effekt). Die Luftfeuchtigkeit steigt dabei nicht spürbar um 2-5%.
- Bis zu 90 % weniger Energieverbrauch
- Geringer CO2 Ausstoß
- Keine umweltschädlichen Kältemittel
- Keine Installation erforderlich (Plug & Play)
- Einfache Reinigung und Wartung
- Flächenleistung bis zu 600 m²
- KM12 bis KM48: UV-Behandlung zur Keimabtötung
- Patentiertes Filtersystem Pureflow: G4-Vorfilter und F8-Filter - somit geeignet für staubige Umgebungen
- 1 Monat testen
Beispielvideo zur Inbetriebnahme eines Kaltermann-Verdunstungskühlers - denkbar einfach!
KALTERMANN Produktprogramm

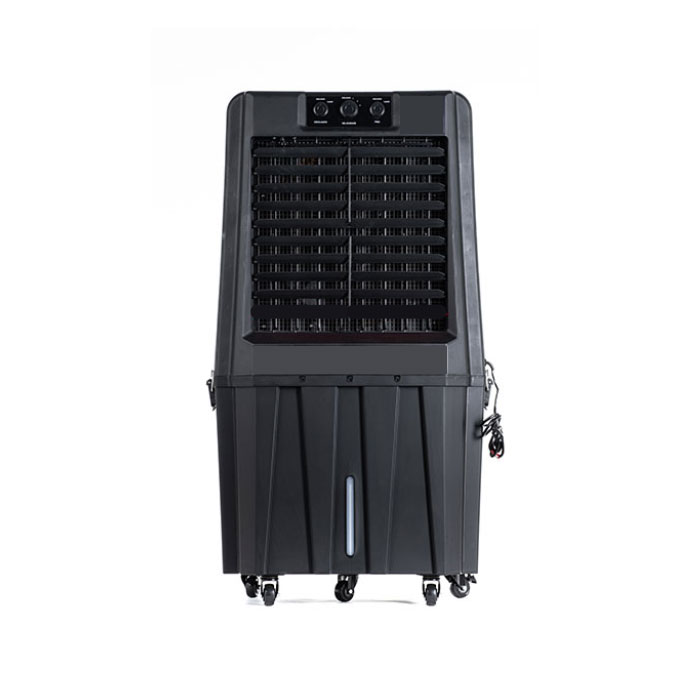

Bis 50m² mit G4-Vorfilter
Für Industrie und Gewerbe

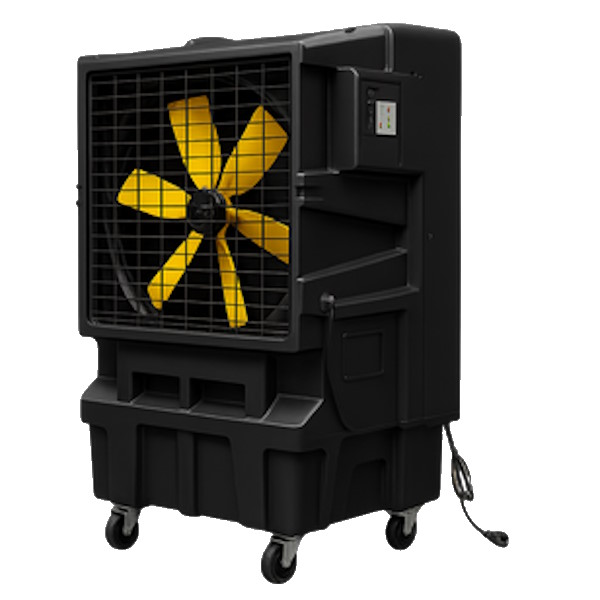

Für Flächen bis 150 m²
Pureflow: G4-Vorfilter + F8-Filter

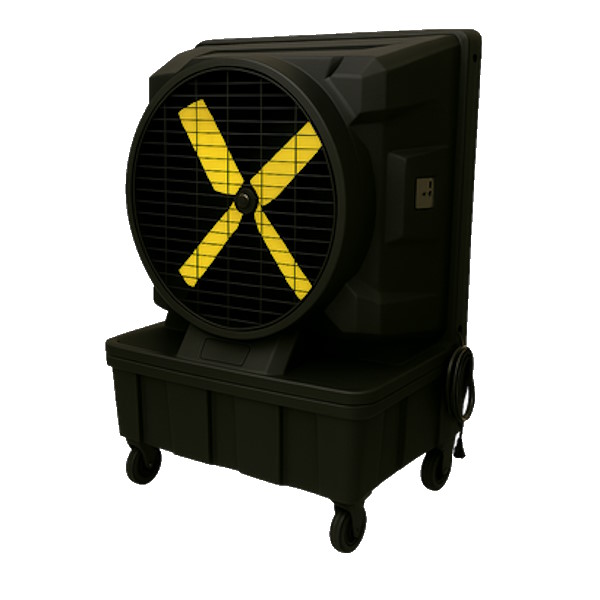

Für Flächen bis 250 m²
Pureflow: G4-Vorfilter + F8-Filter

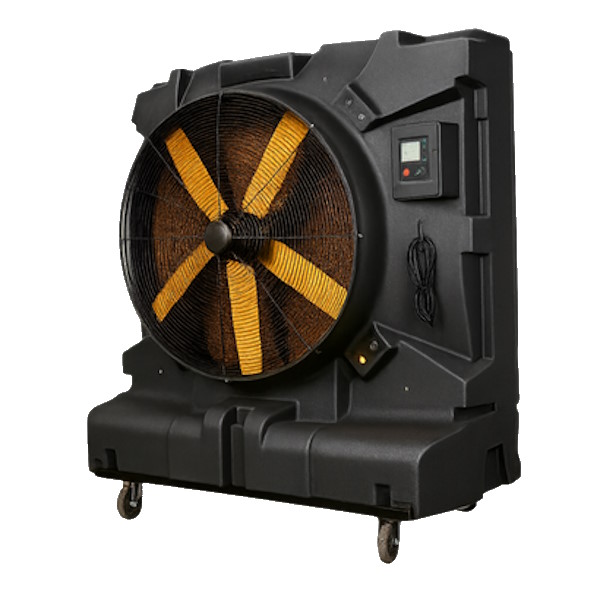

Für Flächen bis 400 m²
Pureflow: F8-Filter

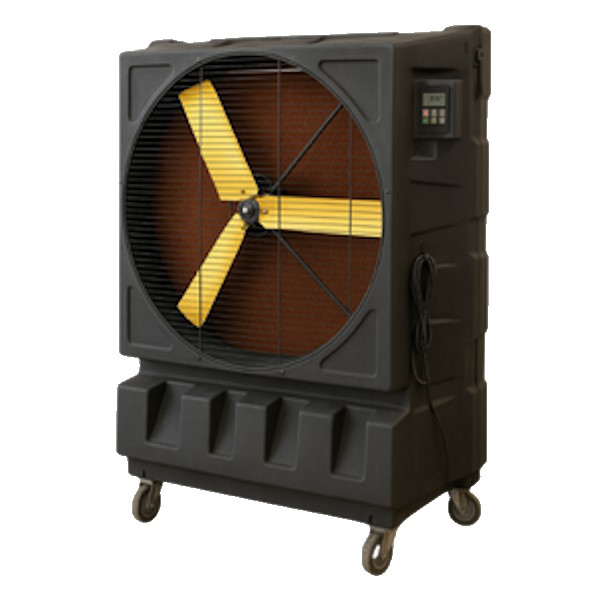

Für Flächen bis 600 m²
Pureflow: F8-Filter
Für Flächen bis 250 m²
Pureflow: G4-Vorfilter + F8-Filter
| VL50 | KM12 | KM22EC | KM30 | KM48 | Fresh 150 | |
|---|---|---|---|---|---|---|
| Geschwindigkeits- regelung |
3 Stufen | 3 Stufen | stufenlos | 3 Stufen | 3 Stufen | stufenlos |
| Luftstrom max. [m³/h] | 5.000 | 12.000 | 22.000 | 30.000 | 48.000 | 15.000 bei 150 Pa Gegendruck |
| Gebläseart | Axialventilator | Axialventilator | Axialventilator | Axialventilator | Axialventilator | Radialventilator |
| Flächenkühlung [m²] / Gerät | bis 50 | bis 150 | bis 250 | bis 400 | bis 600 | 70 bis 400 |
| Volumen Wassertank [l] | 90 | 70 | 100 | 200 | 350 | - |
| Kontrolle Tankfüllstand | Schwimmer | Schwimmer | Schwimmer | Schwimmer | Schwimmer | - |
| Wasserverbrauch [l/h] | 3 bis 4 | 8 bis 10 | 10 bis 15 | 10 bis 30 | 20 bis 25 | 10 bis 15 |
| Autonomer Betrieb ohne Wasseranschluss [h] |
22 bis 30 | 8 | 8 | 7 | 14 | done |
| Wasserversorgung | Vorratsbehälter oder Schlauchanschluss ½“ |
Vorratsbehälter oder Schlauchanschluss ½“ |
Vorratsbehälter oder Schlauchanschluss ½“ |
Vorratsbehälter oder Schlauchanschluss ½“ |
Vorratsbehälter oder Schlauchanschluss ½“ |
Schlauchanschluss ½“ |
| Wasser-Desinfektion |
UV-Lampe (Ionisator) zur Behandlung von Viren und Bakterien | UV-Lampe (Ionisator) zur Behandlung von Viren und Bakterien | UV-Lampe (Ionisator) zur Behandlung von Viren und Bakterien | UV-Lampe (Ionisator) zur Behandlung von Viren und Bakterien | ||
| Leergewicht [kg] | 16 | 43 | 57 | 110 | 189 | 230 |
| Elektrischer Anschluss | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz |
| Max. Stromaufnahme [A] | 0,75 | 2,7 | 4,5 | 4,5 | 5,4 | 3,3 |
| Max. Energieverbrauch [W] | 170 | 440 | 640 | 850 | 1.200 | 2.200 |
| Max. Geräuschpegel [dB] | 49 / 58 / 63 | 54 / 58 / 63 | <68 | 66 / 68 / 70 | 73 / 75 / 78 | 50 bis 62 |
| Bedienung | LCD-Bildschirm und Fernbedienung | LCD-Bildschirm und Fernbedienung | LCD-Bildschirm und Fernbedienung | LCD-Bildschirm und Fernbedienung | ||
| Timerfunktion | automatisches Starten und Ausschalten |
automatisches Starten und Ausschalten |
automatisches Starten und Ausschalten |
automatisches Starten und Ausschalten |
automatisches Starten und Ausschalten |
|
| Abmessungen (BxLxH) [mm] | 664 x 433 x 1183 | 925 x 580 x 1440 | 1120 x 700 x 1650 | 1565 x 725 x 1760 | 1970 x 915 x 2240 | 1130 x 1130 x 2110 |
| Staubfilterung (Vorfilter) | G4-Vorfilter | G4-Vorfilter + F8-Filter | G4-Vorfilter + F8-Filter | F8-Filter | F8-Filter | G4-Vorfilter + F8-Filter |
| Für staubige Umgebungen geeignet | nein | ja | ja | ja | ja | ja |
Weitere Produkte auf Anfrage (Produkte sind teilsweise auch in ATEX verfügbar): Stationäre Luftkühler, Luftreiniger, industrielle Geruchsvernichter, industrielle Staubabscheider (mobil oder fest installiert), industrielle Absauganlagen (entwickelt in Zusammenarbeit mit Airbus) und Zubehör.
Vergleich Festinstallierter Luftkühler vs. Mobiler Luftkühler vs. Klimaanlage
| Vergleich | Luftkühler | Klimaanlage | |
|---|---|---|---|
| Fest | Mobil | ||
| Investitionskosten |  |
|
 |
| Betriebskosten | |
|
|
| Implementierung | |
|
|
| Auswirkung auf die Umwelt |  |
|
|
| Effizienz | |
|
|
| Einfluss auf die Luftqualität | |
|
|
| Geschwindigkeit der Installation | |
|
|
Anwendung
Anwendungsfälle
- Nicht wärmeisolierte oder schlecht isolierte Gebäude z. B. Flugzeughangars
- Prozesse, die Wärme erzeugen (Öfen, Kochen, Schmelzen, Dämpfe, Dehydrierung, ...)
- Prozesse, bei denen Stäube anfallen wie z. B. bei der Holzverarbeitung
- Gebäude, die der Außenluft ausgesetzt sind (Zufahrtstore, Ein-/Ausgang von Paketen / Versandhallen, Logistik Knotenpunkte, Lagerhäuser, ...)
- Von der Sonne aufgeheizte Seecontainer, Wagons und LKW
- Industrielle oder gewerbliche Räume im Zwischengeschoss oder im obersten Stockwerk von Gebäuden
- Landwirtschaftliche Gebäude wie Stallanlagen oder Gewächshäuser
Anwendungsbereiche
- Transport und Logistik
- Metallindustrie
- Holzindustrie
- Automotive
- Sport, Freizeit, Fitness
- Landwirtschaft
- Luftfahrtindustrie
- Maritim
- Pharmaindustrie
- Lebensmittelindustrie
- Gießerei / Wärmebehandlung
- Rechenzentren
Hintergrundinformationen
In Europa sind rund 1 Mio. Gebäude nicht klimatisiert bzw. nicht klimatisierbar. Zudem sind in den Jahren ab 2021 die Strompreise euopaweit stark angestiegen. Daher ist die Technologie der adiabaten Luftkühlung besonders prädestiniert für große Hallen und Räume, auch wenn diese nicht isoliert sind.
Temperaturanomalie der 10-Jahresperioden in Deutschland
Quelle: Deutscher Wetterdienst
Mit steigenden Temperaturen steigt das Unfallrisiko und sinkt die Produktivität:
Unfallrisiko
Produktivität
Eigenschaften
Die KALTERMANN-Luftkühler arbeiten auf Basis adiabater Verdunstungskühlung. Hierbei tritt der gleiche Kühleffekt ein, wie durch verdunstendes Wasser im Sommer auf der Haut.
Durch die Verdunstung entsteht kein Niederschlag in den Hallen – somit keine erhöhte Korrosion. Dies ist vor allem für Produktionsbetriebe von Interesse, die in ihren Prozessen Wärme an die Hallenumgebung abgeben. Die hohe Leistung der KALTERMANN-Produkte ermöglicht es, die Temperatur in Hallen – insbesondere auch nicht isolierte Hallen – zu senken, für welche die Installation einer Klimaanlage wirtschaftlich oder technisch praktisch unmöglich ist.
Der Aktionsradius der mobilen Verdunstungskühler erreicht eine Flächenleistung je Gerät von bis zu 600 m².
Die KALTERMANN-Luftkühler bestehen aus Ventilator, Wasserversorgung und adiabatischem Wärmetauscher. Durch eine entsprechende Vorfilterung eignen sich diese Verdunstungskühler auch hervorragend für die industrielle Luftreinigung. Mit der patentierten Mikrofiltrationstechnologie reinigen und kühlen die Kühlreiniger daher auch sehr große Räume, selbst wenn die Luft dort sehr staubig ist.
Die Geräte sind mobil und lassen sich leicht in Produktions-, Lager- oder Empfangsbereiche integrieren.
Das Funktionsprinzip der KALTERMANN-Luftkühler
Die warme Luft wird im KALTERMANN-Luftkühler durch einen Ventilator angesaugt und gefiltert. Der adiabatische Wärmetauscher ist speziell imprägniert, um Schimmelbildung zu vermeiden. Die Geräte verfügen über eine Wasserdesinfektion mit einem Ionisator oder einer UV-Lampe.
Die Wasserzufuhr zu den Luftkühlern kann manuell oder besser automatisch über einen direkten Wasseranschluss erfolgen.
Die adiabatischen Luftkühler von KALTERMANN haben je nach Modell einen Luftdurchsatz von 12.000 bis über 30.000 m³/h, wobei der Luftstrom durch Lamellen manuell in vertikaler Richtung eingestellt werden kann. Um einen Bereich noch weiträumiger zu kühlen, verfügen die Geräte zudem über motorisch angetriebene Lamellen in horizontaler Richtung (Oszillationsmodus). Die Bedienelemente des mobilen Luftkühlers befinden sich auf dem integrierten ergonomischen Bedienfeld. Alle Geräte werden zusätzlich mit Fernbedienung geliefert.
Der Wartungsaufwand bzw. der Reinigungsaufwand ist gering und einfach durchzuführen. Die Gehäuse bestehen aus korrosionsbeständigem Kunststoff.
Keine Installation erforderlich (Plug & Play)
Damit man sich von der Leistungsfähigkeit der Geräte selbst überzeugen kann, bieten wir einen 1-Monat-Testzeitraum gegen eine Gebühr, die bei einem späteren Kauf angerechnet wird.
Erreichbare Kühlleistung in Abhängigkeit von Eingangstemperatur und relativer Luftfeuchtigkeit
| Rel. Luftfeuchtigkeit | 2 % | 5 % | 10 % | 15 % | 20 % | 25 % | 30 % | 35 % | 40 % | 45 % | 50 % | 55 % | 60 % | 65 % | 70 % |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Eingangstemperatur in °C | Erreichbare Kühlleistung in °C | ||||||||||||||
| 24 | 12 | 13 | 14 | 14 | 15 | 16 | 17 | 17 | 18 | 18 | 19 | 19 | 20 | 21 | 21 |
| 27 | 14 | 14 | 16 | 17 | 17 | 18 | 19 | 19 | 20 | 21 | 22 | 22 | 23 | 23 | 24 |
| 29 | 16 | 17 | 17 | 18 | 19 | 20 | 21 | 21 | 22 | 23 | 23 | 24 | 24 | 25 | 26 |
| 32 | 18 | 18 | 19 | 21 | 21 | 22 | 23 | 24 | 25 | 26 | 26 | 27 | 28 | 29 | 29 |
| 35 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 29 | 30 | ||
| 38 | 21 | 22 | 23 | 24 | 26 | 27 | 28 | 28 | 29 | 31 | 31 | ||||
| 41 | 22 | 23 | 25 | 26 | 27 | 29 | 30 | 31 | 32 | ||||||
| 43 | 24 | 25 | 27 | 28 | 29 | 31 | 32 | 33 | |||||||
| 46 | 26 | 27 | 28 | 30 | 32 | 33 | 34 | ||||||||
| 49 | 27 | 28 | 30 | 32 | 34 | 35 | |||||||||
| 52 | 28 | 30 | 32 | 34 | 36 | ||||||||||
Reinigung und Wartung
Einfache Reinigung
- Wenn die Arbeitsumgebung staubig oder schmutzig ist, empfehlen wir den Wassertank während der Nutzungszeit mindestens einmal pro Monat zu leeren und mit klarem Wasser zu reinigen.
- Die Verdunstungsfilter müssen nicht ausgetauscht werden, wenn sie am Ende der Saison trocken gelagert werden.
Überwinterung am Ende der Saison
- Geräte entleeren und mit klarem Wasser spülen. Lassen Sie die Geräte mit klarem Wasser laufen und fügen Sie eventuell weißen Essig hinzu.
- Gerät vollständig entleeren.
- Geräte mindestens 6 Stunden ohne Wasserzirkulation laufen lassen, um die Verdunstungsfilter und das Gerät zu trocknen.
- Geräte besitzen Schutzhüllen für den Zeitraum der Überwinterung.
