Radialventilatoren von Ferrari (KTL-lackiert)
Radialventilatoren |
|||||
TypProzessluftventilatorenUmgebungseinsatz Staubige Luft und pneumatischen Transportdirekt = Direktantrieb Riemen = Riemenantrieb |
 FA-R, FC-FE-FG/P (FG-N = direkt) (FC-P = direkt) (FC-N = direkt) (FA-R = Riemen) V = 0,11 ÷ 6,3 m³/s (396 bis 22.680 m³/h) Pt = 540 ÷ 19180 Pa |

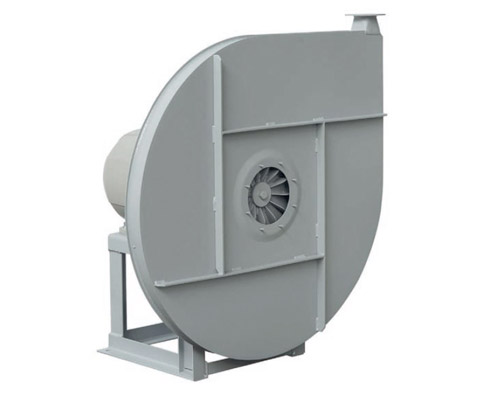

 K-KA-KB-KC-KM (KA-P = direkt) (KM-R = direkt) (KB-P = Riemen) V = 0,1 ÷ 21,2 m³/s (360 bis 76.320 m³/h) Pt = 314 ÷ 16680 Pa |
|||
TypProzessluftventilatorenUmgebungseinsatz Staubhaltige Luft |
 MEC (MEC-N = direkt o. Riemen) V = 0,10 ÷ 67 m³/s (360 bis 241.200 m³/h) Pt = 395 ÷ 5780 Pa |
 VCM-ART (ART-N = direkt) (VCM-N = direkt o. Riemen) V = 0,11 ÷ 63 m³/s (396 bis 226.800 m³/h) Pt = 540 ÷ 19180 Pa |
 FS V = 0,1 ÷ 35,5 m³/s (360 bis 127.800 m³/h) Pt = 117 ÷ 2934 Pa |
||
UmgebungseinsatzSaubere oder leicht staubige Luft |

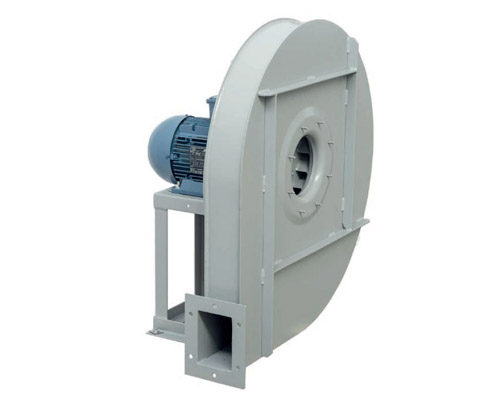

 FC-FE-FG-FI-FP/N (FE-N = Riemen) (FP-N = Riemen) V = 0,07 ÷ 13,2 m³/s (252 bis 47.520 m³/h) Pt = 980 ÷ 24000 Pa |
 FQ (FQ-R = direkt) (FQ-N = Riemen) V = 0,10 ÷ 80 m³/s (360 bis 288.000 m³/h) Pt = 395 ÷ 7850 Pa |

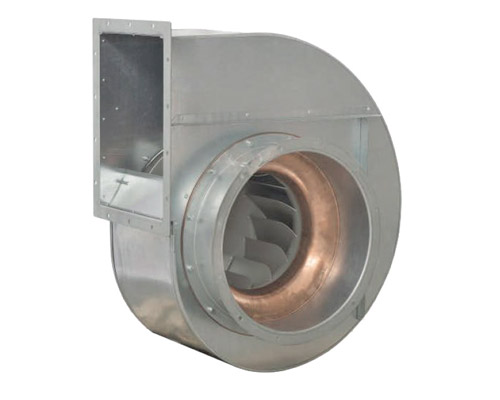

 FR-TFR V = 0,16 ÷ 110 m³/s (576 bis 396.000 m³/h) Pt = 117 ÷ 3925 Pa |
 DFR-DFM V = 0,71 ÷ 180 m³/s (2.556 bis 648.000 m³/h) Pt = 117 ÷ 6870 Pa |
|
TypEinbau-Radialventilatoren (Plug-Fans)Umgebungseinsatz Bei geringem Bauraum, saubere oder leicht staubhaltige Luft |
 PFB / PFM / PFE V = 0,1 ÷ 21,2 m³/s (360 bis 76.320 m³/h) Pt = 314 ÷ 16680 Pa |
||||
Axialventilatoren |
|||||
UmgebungseinsatzAbsaugung von Luft, Dämpfen und Gasen |
 EFR V = 0 ÷ 65 m³/s (0 bis 234.000 m³/h) Pt = 0 ÷ 3500 Pa |
 ES und ES/H V = 0 ÷ 112 m³/s (0 bis 403.200 m³/h) Pt = 0 ÷ 2000 Pa |
|||
UmgebungseinsatzSchweißrauchabsaugung, Gase, Dämpfe, etc. |
 EK, EQ und EP V = 0 ÷ 2,8 m³/s (0 bis 10.080 m³/h) Pt = 0 ÷ 200 Pa |
||||
UmgebungseinsatzTransport von belasteter Luft oder höheren Temperaturen |
 EF und EF/H V = 0 ÷ 112 m³/s (0 bis 403.200 m³/h) Pt = 0 ÷ 2000 Pa |
||||
Überblick |
|---|
| Ventilatoren zu Herstellerpreisen |
| (auf Anfrage bis 5 MW) |
| Schutzklasse >IP65 |
| Oberfläche KTL-lackiert: guter Korrosionsschutz – auch an Kanten und Hohlräumen, umformbar, stoß- und kratzfest, Beschichtung auch geeignet für einfache Ausbesserungen vor Ort |
| Spezialstahl: wetterfester Baustahl / hochfester Baustahl |
| Edelstahlmotoren ebenfalls lieferbar |
| Frequenzumrichter zur Steuerung der Normmotore ebenfalls lieferbar |
Anwendungsbereiche
- Landwirtschaft
- Textil
- Keramik, Ziegel
- Entstaubung und Filter
- Energie und Umweltindustrie
- Pharmazie und Chemie
- Zement, Asphalt
- Öl-, Gas-Kraftwerke
- Nahrung, Mühlen
- Marine
- Lackieranlagen
- Holz
- Tabak
- Filteranlagen
- Metallindustrie
- Brenner
- Papier, Vliesstoffe
- Glas
- Montagefirmen
Ferrari-Radialventilatoren erreichen, je nach Bauart, Luftmengen bis zu ca. 650.000 m³/h und Drücke bis zu 50.000 Pa.
Die Laufräder werden dabei entweder im Direktantrieb, mit direkt auf der Motorwelle aufgezogener Laufradnabe, oder über Lager, mit Kupplung oder Riemenscheiben, angetrieben.
Im Standardprogramm stehen sowohl einseitig saugende, als auch zweiseitig saugende Radialventilatoren zur Verfügung.
Je nach benötigter Antriebsleistung können Motoren für den 3-phasigen, aber auch für den 1-phasigen Betrieb, oder Hydraulikmotoren angebaut werden.
Gerne werden auch Motoren in den Lieferumfang mit aufgenommen und man geht auf Ihre elektrischen Spezifikationen und Wünsche ein.Wenn Sie Ihre eigenen Motoren bevorzugen, können diese für Sie verbaut werden.
Hochdruck-Radialventilatoren mit rückwärts gekrümmten Schaufeln
Radialventilatoren mit rückwärts gekrümmten Schaufeln
Doppelflutige Radialventilatoren (Zweiseitig saugende Radialventilatoren)
Einbau-Ventilatoren (Freiläufer) von Ferrari (KTL-beschichtet)
Ferrari Einbauventilatoren decken einen Bereich von Luftmengen bis zu ca. 100.000 m³/h und Drücken bis zu ca. 5.000 Pastat ab.
Das Laufrad wird entweder direkt auf die Motorwelle aufgezogen und fixiert oder bei Riementrieb auf ein Block- oder Stehlager fliegend aufgezogen.
Es können je nach Leistung Motoren für den 3-phasigen als auch für den 1-phasigen Betrieb bei 50Hz oder 60Hz mit unterschiedlichsten Spannungen angebaut werden. Durch den Betrieb mit Frequenzumrichtern, können verschiedenste Betriebspunkte flexibel realisiert werden.
Das Produktspektrum umfasst Einbauventilatoren für den Transport von Luft für verschiedenste Einsatzzwecke, als Umwälzventilatoren in Ofenwänden oder für den Einsatz in Klimazentralen.
Die Fördermitteltemperaturen liegen standardmäßig bei -20 °C bis +280 °C – auf Wunsch können aber auch kältere oder heißere Fördermedien (bis +450 °C) transportiert werden.
Die Laufräder können aus Stahl oder Edel- und Sonderstählen gefertigt sein. Der Betrieb in explosionsgefährdeten Bereichen kann nach vorheriger Auslegung ebenfalls problemlos realisiert werden. Hier liegt der Standardtemperaturbereich bei max. +60 °C - kann aber in Einzelfällen auch mit höheren Fördertemperaturen beaufschlagt und nach Abnahme entsprechender Prüfinstitute zertifiziert werden. Sonderanfertigungen mit z. B.: Stoßimpulsmessung, Drucküberwachung oder Sperrgasdichtungen, sowie Isolierungen nach Kundenwunsch werden in Absprache mit Ihnen realisiert. Edelstahlmotoren sind ebenfalls lieferbar.
